تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Calin
إصدار الشهادات: CE/SABS/IEC
رقم الموديل: CA368
شروط الدفع والشحن
الحد الأدنى لكمية: تفاوض
الأسعار: negotiable
تفاصيل التغليف: علبة كرتون
وقت التسليم: 30 يوما
شروط الدفع: يونيون، بأي بال، تي/تي، خطاب الاعتماد
القدرة على العرض: 70،000pcs شهريا
اسم المنتج: |
عداد الدفع المسبق بلوحة المفاتيح ثلاثية الطور |
تصاعد: |
المعيار البريطاني 5685 |
أبعاد: |
265x170x77 ملم |
وزن: |
2.5 كجم |
عرض: |
LCD 8 أرقام + أيقونات |
دقة: |
فئة 1s |
منفذ COM: |
الأشعة تحت الحمراء البصرية |
حجم الكابل: |
10 ملم |
اسم المنتج: |
عداد الدفع المسبق بلوحة المفاتيح ثلاثية الطور |
تصاعد: |
المعيار البريطاني 5685 |
أبعاد: |
265x170x77 ملم |
وزن: |
2.5 كجم |
عرض: |
LCD 8 أرقام + أيقونات |
دقة: |
فئة 1s |
منفذ COM: |
الأشعة تحت الحمراء البصرية |
حجم الكابل: |
10 ملم |
BS تصاعد أربعة أسلاك ثلاث مراحل كيلوواط ساعة متر مع STS المتوافقة

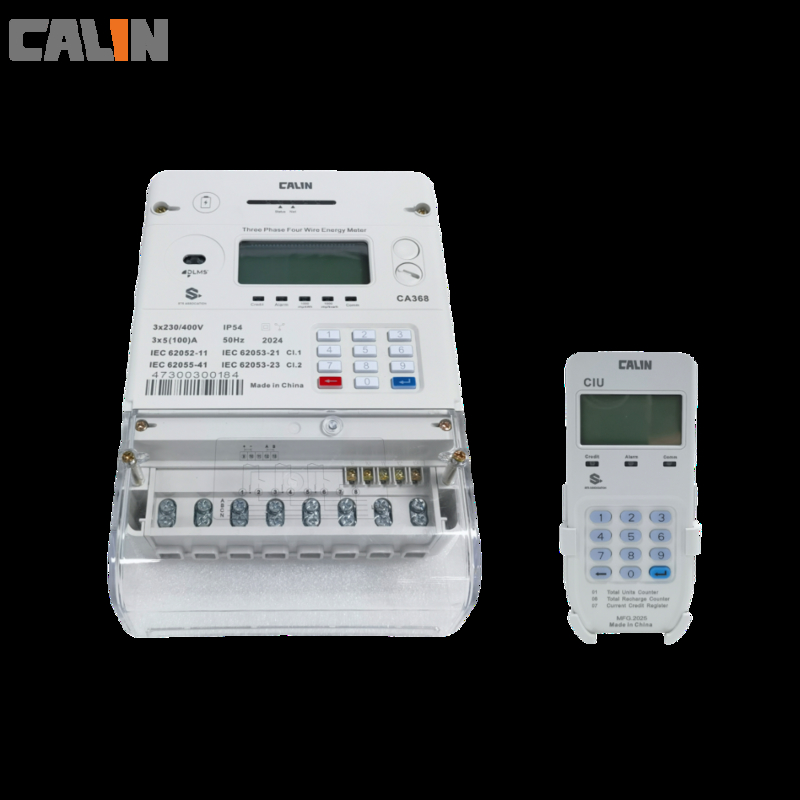

CA368 هو مقياس الدفع المسبق ثلاثي الأطوار بأربعة أسلاك من Calin.الحد الأقصى للتيار المسموح به هو 100 أمبير لكل مرحلة.وهو عبارة عن مقياس للدفع المسبق قائم على لوحة المفاتيح في غلاف مدمج BS 5685 مثبت على بصمة مع مفتاح تحميل مدمج.يتم تطبيق العداد على المنازل السكنية الكبيرة والمستهلكين التجاريين والصناعيين الصغار.
يتم تصنيع العداد وفقًا لمعايير ISO9001.إنه مصنف ميكانيكي IP54 ، ويعمل مع نطاق واسع من الجهد (Un-40٪ + 20٪) ومناعة RF محسنة لـ 30V / m ، مما يسمح له بالعمل في بيئات قاسية.توفر سلسلة CA368 قياسًا للطاقة النشطة كإعداد افتراضي والطاقة التفاعلية كخيار.يعد منفذ الاتصال البصري بمعدل 2400 بت في الثانية لاستجواب البيانات من المواصفات القياسية أيضًا.
يتوفر CA368 أيضًا لنوع منفصل من الاتصال بوحدة واجهة العميل كوحدة تحكم.CIU هي وحدة عرض قائمة على لوحة المفاتيح.يمكن تشغيل معلومات العداد وعرضها عن طريق إدخال رموز مختلفة.يمكن للمستخدمين بسهولة الحصول على بيانات القياس مثل الاستخدام الشهري والاستخدام اليومي والتيار الحالي والجهد الحالي والتوازن وآخر خمسة رموز تم إدخالها.
الميزات الرئيسية
أ) تشفير الخوارزمية المعيارية لمواصفات النقل القياسية (STS)
ب) منافذ RS485 والاتصال البصري لفحص البيانات
ج) قطع الاتصال على المصارف الزائد والائتمان
د) حد تحميل قابل للتعديل وتحذير ائتماني منخفض
ه) منع العبث وسجل الحدث
و) بيانات الاستخدام التاريخية لمدة 12 شهرًا واستدعاء آخر 5 رموز تم إدخالها بنجاح
ز) عرض المعلومات fucntion
ميزات القياس الذكي AMR / AMI (اختياري)
1) قياس الطلب الأقصى
2) يعمل في كل من وضع الدفع المسبق والائتمان
3) اتصال منفصل بوحدة واجهة المستخدم (UIU)
4) التوصيل والتشغيل وحدة الاتصالات PLC / RF / GPRS / GSM لتطبيقات AMR / AMI
5) وقت الاستخدام (TOU) / 4 تعريفات / 8 أقسام زمنية / 100 عطلة ، متعدد الأسعار
6) ميزات متقدمة للتحكم في الحمل وفصله
7) DLMS / COSEM ، متوافق مع معيار IEC62056
تحديد:
|
المعلمات الكهربائية: |
|
|
الجهد الاسمي Un |
3 × 220/230/240 فولت |
|
جهد محدود |
60٪ ~ 120٪ Un |
|
تكرر |
50/60 هرتز + 5٪ |
|
التيار الأساسي (Ib) |
10 أ |
|
أقصى تيار (إيماكس) |
100 أ |
|
البدء الحالي (Ist) |
30 مللي أمبير |
|
ثابت الطاقة النشط |
400imp / كيلوواط ساعة |
|
صحة |
|
|
الطاقة النشطة لـ IEC62053‐21 |
فئة 1.0 |
|
الطاقة التفاعلية لـ IEC62053‐23 |
فئة 2.0 |
|
استهلاك الطاقة |
|
|
استهلاك الطاقة في دائرة الجهد |
<2 واط <8 فولت أمبير |
|
استهلاك الطاقة في الدائرة الحالية |
<1VA |
|
نطاق درجة حرارة |
|
|
متر العملية |
25 إلى + 70 ℃ |
|
تخزين |
40 ℃ إلى + 85 ℃ |
|
|
|
|
قوة العزل |
|
|
قوة عزل التيار المتردد |
4kV عند 50 هرتز خلال 1 دقيقة |
|
الجهد الدافع 1.2 / 50μs وصلات رئيسية |
8 كيلو فولت |
|
|
|
|
التوافق الكهرومغناطيسي |
|
|
تفريغ الكهرباء الساكنة |
|
|
تفريغ الاتصال |
8 كيلو فولت |
|
تفريغ الهواء |
16 كيلو فولت |
|
المجالات الكهرومغناطيسية RF |
|
|
27 ميجاهرتز إلى 500 ميجاهرتز بشكل نموذجي |
10 فولت / م |
|
من 100 كيلو هرتز إلى 1 جيجا هرتز بشكل نموذجي |
30 فولت / م |
|
اختبار انفجار سريع عابر |
4 كيلو فولت |
|
المتطلبات الميكانيكية |
|
|
تصنيف الحماية |
IP54 |
|
تصنيف العزل |
فئة الحماية الثانية |
|
الحد الأقصى لحجم الكابل |
10 ملم |
